*1 If 1U models>16, 2U models>8, pls. contact ITECH.Parallel connection is not recommended under PV simulation function

*2 10V models don't have this function

*3 Only available for 85V models

Weitbereichsausgang

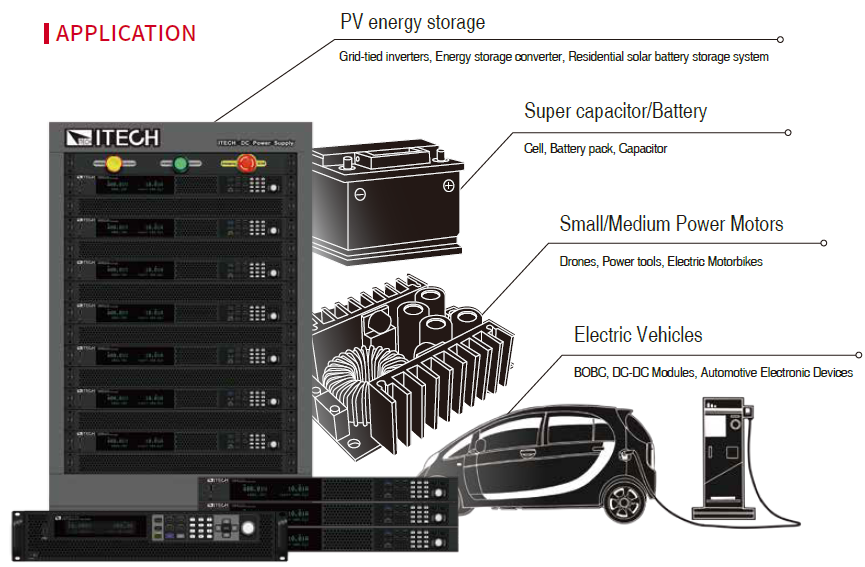

Die IT-M3900C-Serie umfasst 25 Modelle. Die Ausgangsspannung reicht von 10 V bis 1500 V und der maximale Ausgangsstrom einer einzelnen Einheit kann 1020 A erreichen. Das Weitbereichs-Ausgangsdesign bietet mehr Spannungs- und Stromkombinationen als herkömmliche DC-Netzteile mit festem Bereich, was flexibler ist. Mit nur einer Einheit kann ein breites Anwendungsspektrum abgedeckt werden, was den Aufbau von Energiesystemen einfach macht und Ihnen gleichzeitig viel Platz spart.

Energie regenerativ und umweltfreundlich

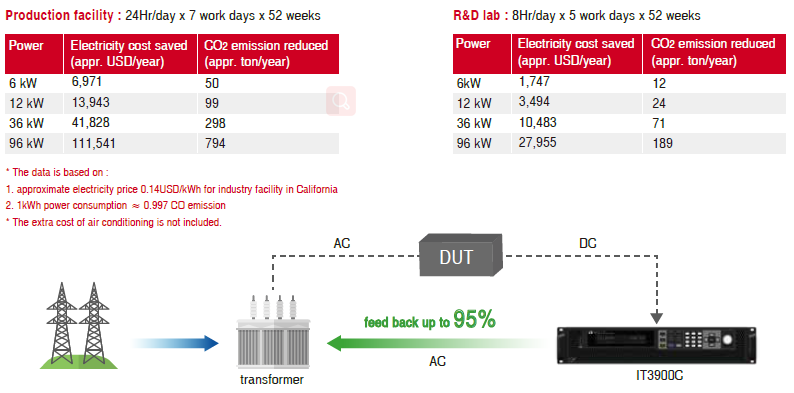

Mit der Stromrückgewinnungsfunktion kann der IT-M3900C bis zu 95 % Strom zurückspeisen, anstatt ihn als Wärme zu verbrauchen. Es spart nicht nur Ihre Kosten für Strom, HLK und Kühlinfrastruktur, sondern trägt auch dazu bei, den CO2-Ausstoß und die Auswirkungen auf die Umwelt zu reduzieren. Darüber hinaus verfügt IT-M3900C über die Funktion der automatischen Netzerkennung, die Phasenspannung und -frequenz in Echtzeit erkennen und mit dem Netz synchronisieren kann, um die Energierückgewinnung automatisch und sicher zu machen.

Bidirektionaler Strom, nahtloses Schalten

Die IT-M3900C-Serie integriert bidirektionale Stromversorgung und regenerative Lastfunktionseigenschaften in einer Einheit zur kontinuierlichen Lieferung und Aufnahme von Strom. Es kann nicht nur die Funktion einer Stromquelle realisieren, sondern auch Strom von Senke zu Last führen, wodurch ein schnelles und kontinuierliches nahtloses Umschalten zwischen Ausgangs- und Senkenstrom realisiert wird, um Spannungs- oder Stromüberschwinger effektiv zu vermeiden. Im Vergleich zu herkömmlichen Stromversorgungs- und Lasttestlösungen spart es nicht nur Anschaffungskosten, sondern auch Platz und vereinfacht den Anschlussvorgang der Geräte erheblich.


Anwendung: Microgrid-Tests

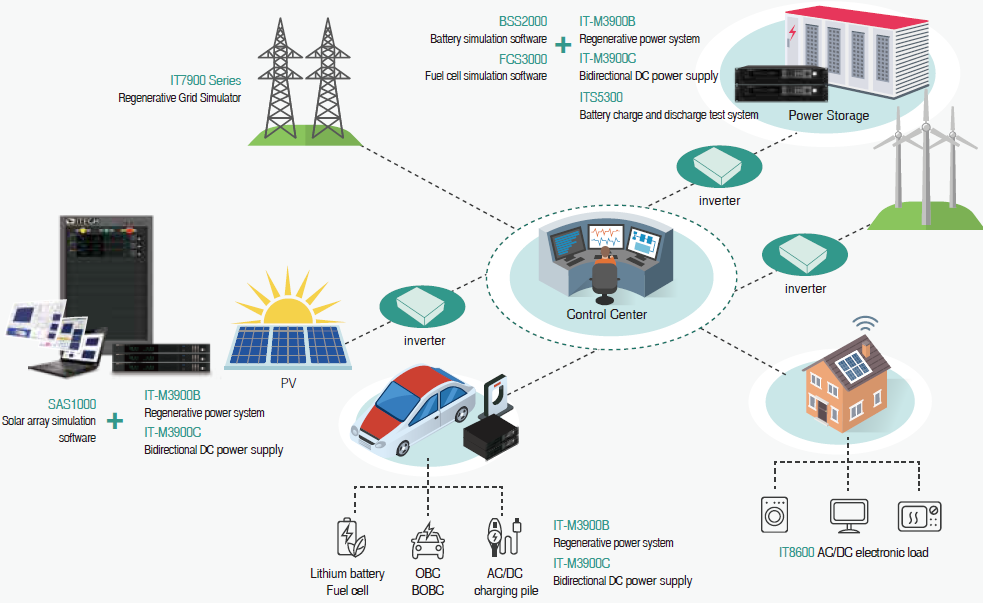

Microgrid kann als winziges Energiesystem und auch als typisches verteiltes Energieerzeugungsfunktionssystem betrachtet werden. Unabhängig davon, ob es sich um Gerätehersteller oder professionelle Forschungslabors für Stromnetze handelt, ist es daher erforderlich, Simulationstestanforderungen festzulegen.

♦ Als Photovoltaik-Simulationsquelle kann IT-M3900C die I-V-Kurve der Solarzellenanordnung und der Solarmodule genau simulieren, um den Wechselrichter mit Strom zu versorgen, um den Photovoltaik-Wechselrichter zu testen.
♦ Als Batteriesimulator kann IT-M3900C nicht nur die Batterie zum Einschalten des Wechselrichters simulieren, sondern erfüllt auch die Testanforderungen von Energiespeicherkonvertern (PCS), verschiedenen Energiespeichergeräten und OBC/BOBC.
♦ IT-M3900C hat auch eine eingebaute Spannungskurve für standardmäßige Kfz-Stromversorgungsnetze, einschließlich LV123/LV148 und andere Prüfungen der Vorschriften für neue Energiefahrzeuge, die auf viele Prüfungen der elektrischen Eigenschaften von Kraftfahrzeugen ohne den zusätzlichen Kauf von Software angewendet werden können.

Batteriesimulationsfunktion

IT-M3900C-Serie Aufgrund ihres einzigartigen bidirektionalen Designs und der variablen Ausgangsimpedanz können Spannung, Kapazität, Innenwiderstand und SOC der Batterie schnell über das Bedienfeld eingestellt werden, um die zu definieren
Batteriemodell, um die Lade- und Entladeeigenschaften der Batterie zu simulieren und bei anderen verschiedenen Tests zu helfen. In der Zwischenzeit können Benutzer auch die optionale professionelle BSS2000-Batteriesimulationssoftware von ITECH wählen, um die gemeinsamen Parameter des Batteriepakets einzustellen, um schnell die Batteriekennlinie und die Anfangskapazität der Batterie zu ermitteln und so die Eigenschaften des Produkts in verschiedenen Batteriezuständen zu überprüfen . Die Merkmale des Staates. Gleichzeitig unterstützt B S S 2 0 0 0 Benutzer beim Importieren
Matlab-Batteriemodule oder importieren Sie die tatsächliche Lade- und Entladekurve der Batterie über eine CSV-Datei, um sie realistischer zu machen.


Solar-Array-Simulation

Das IT-M3900C verfügt über einen integrierten MPPT-Mechanismus (Maximum Power Point Tracking) zur Bereitstellung einer Solar-Photovoltaik-Kurven-Simulationsfunktion für den Maximum Power Point Tracking-Test von Photovoltaik-Arrays/Modulen/Batterien. Benutzer können auch die optionale SAS1000-Simulationssoftware für Solaranlagen wählen, die die IV-Kurve der Solaranlage genau simulieren kann. Die eingebauten SAS-Modelle von EN50530, Sandia, NB/T32004, CGC/GF004, CGC/GF035 ermöglichen es, die IV-Kurvenausgabe zu simulieren und Berichte zu erstellen, nachdem einfach die Parameter eingestellt wurden, um die statische und dynamische maximale Leistungsnachführungsleistung der Photovoltaik zu testen Wandler. Der Benutzer kann auch jede IV-Kurve bearbeiten, die bis zu 4096 Punkte abschirmt, um einen dynamischen Wolkenabschirmungseffekt zu erzielen, oder 100 IV-Kurven bei unterschiedlicher Beleuchtung und Temperatur im Speicher speichern und die Ausführungszeit und Reihenfolge jeder Kurve festlegen, um dadurch die Länge zu testen -zeitliche maximale Leistungsnachführleistung von Photovoltaik-Wechselrichtern unter verschiedenen klimatischen Bedingungen.


Eingebaute eine Vielzahl von Standard-Automobil-Testkurven

Automobilelektronik kann während des Fahrzeugstarts und -betriebs häufig Leistungstransienten ausgesetzt sein. Um sicherzustellen, dass das zu testende Gerät diesen tatsächlichen Transienten standhalten kann, muss der Tester während des Tests die ungünstigsten transienten Bedingungen simulieren. Gemäß den einschlägigen Industriestandards verfügte der IT-M3900C nicht nur über eine integrierte Standard-Automobilspannungskurve DIN40839, ISO-16750-2, SAEJ1113-11, LV124 und ISO21848, sondern auch über integrierte LV123, LV148 und andere Standards für Tests für neue Energiefahrzeuge. Benutzer können direkt vom Panel abrufen, um die Leistung relevanter Fahrzeugelektronik zu testen, ohne Neuprogrammierung oder Kauf zusätzlicher Testsoftware, was im Vergleich zu anderen Konkurrenzprodukten Aufwand und Geld spart.
