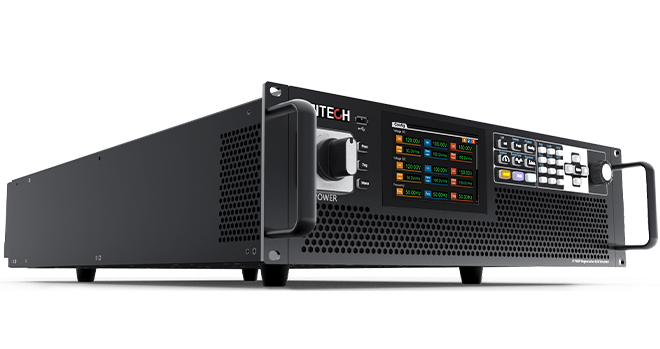

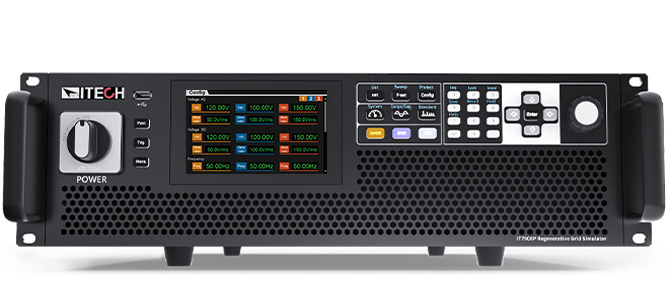

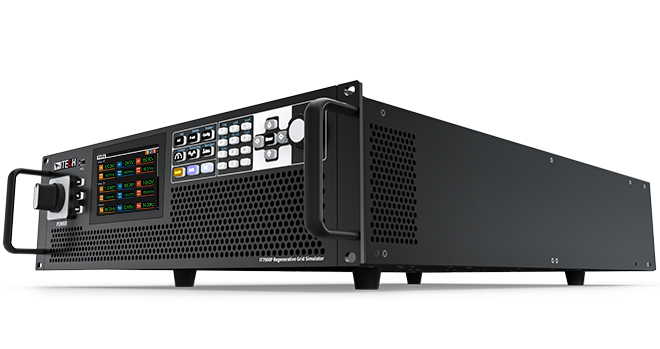

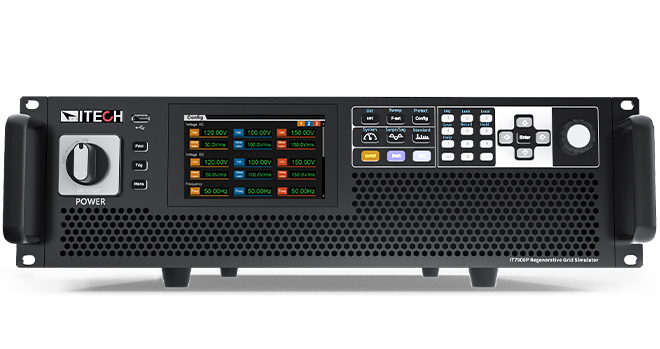

Durch den Einsatz fortschrittlicher SiC-Technologie bietet die IT7900EP-Serie ein leistungsstarkes regeneratives Netzsimulationssystem, das eine All-in-One-Testlösung darstellt. Es kann nicht nur als Netzsimulator und Vier-Quadranten-Leistungsverstärker eingesetzt werden, sondern auch als regenerative AC/DC-Vier-Quadranten-Elektronische Last.
Der vollständige Vier-Quadranten-Betrieb mit Rückspeisefunktion ermöglicht die Rückführung der Energie ins Stromnetz. Dies erfüllt nicht nur ökologische Anforderungen, sondern spart auch erheblich Strom- und Wärmeableitungskosten.
Das kompakte, modulare und effiziente Strukturdesign ermöglicht eine Leistung von bis zu 21 kVA in einem 3U-Einzelgerät. Durch Master-Slave-Parallelschaltung kann die Leistung auf bis zu 1 MVA erweitert werden.
Ein farbiges Touchscreen mit intuitiver Benutzeroberfläche ermöglicht die direkte Definition verschiedener Wellenformen. Die vielfältigen Betriebsmodi erfüllen die Anforderungen an Einphasen-, Dreiphasen- und Gegenphasentests.
Dies bietet eine hohe Flexibilität bei Prüfaufgaben und eignet sich für zahlreiche Anwendungen in Bereichen wie Photovoltaik (PV), Energiespeichersysteme (ESS) und Elektromobilität (EV).
Funktionen
♦ Einsatz fortschrittlicher SiC-Technologie
♦ Hohe Leistungsdichte, bis zu 21 kVA in 3U
♦ Ausgangsspannung bis zu 350 V L-N
♦ Hocheffiziente Energierückspeisung
♦ Master-Slave-Gleichverteilung, Parallelschaltung bis zu 1 MVA
♦ Vielfältige Betriebsarten: Einphasig, Dreiphasig, Gegenphasig und Mehrkanalbetrieb, Spannungserweiterung bis zu 200 % des Nennwerts im Gegenphasenmodus
♦ Unterstützt drei Wellenformmodi: LIST/SWEEP/Surge & Sag
♦ Integrierte umfassende Wellenformdatenbank
♦ Harmonische Simulation und Analyse bis zur 50. Ordnung, integrierte Normen IEC61000-3-2/3-121
♦ Ausgabe beliebiger Wellenformen möglich, unterstützt CSV-Dateiimport
♦ Phasenwinkel von 0–360° einstellbar
♦ Touchscreen-Design mit benutzerfreundlicher Oberfläche
♦ Integrierte USB-/CAN-/LAN-/Digital-IO-Schnittstellen, optional GPIB/Analog & RS232
♦ Umfassende Schutzfunktionen, darunter automatische Rücksetzung, POVP, Watchdog usw.
♦ Unterstützt Kommunikationsprotokolle CANopen2, Modbus, LXI, SCPI
♦ Regenerativer Netzsimulator & vollständige 4-Quadranten AC- & DC-Quelle
♦ Frequenzbereich: 16–2400 Hz *3
♦ Leistungsverstärker-Funktion für PHiL-Anwendungen
♦ Vier Ausgangsmodi realisierbar: AC/DC/AC+DC/DC+AC
♦ Programmierbarer Ausgangswiderstand zur Simulation realer Netzimpedanzen
♦ Harmonische und interharmonische Synthese
♦ Konformitätstests inkl. LVRT / Phasensprung / Frequenzvariation / harmonische Einspeisung
♦ Unterstützte Normen: IEC61000-4-11/4-13/4-14/4-28
♦ Optionale Software unterstützt Vorkonformitätstests gemäß internationalen Vorschriften z. B. für zivile Avionik oder elektrische Schiffe
♦ Regenerative vollständige 4-Quadranten-AC- & DC-Last
♦ Frequenzbereich: 16–500 Hz
♦ AC-Modus unterstützt mehrere Betriebsarten: CC/CP/CR/CS/CC+CR/CE; CE-Modus kann verschiedene Schaltungstopologien wie Einphasen-Gleichrichter-RLC und Parallel-RLC simulieren
♦ DC-Modus unterstützt 9 Betriebsarten: CC/CR/CP/CV usw.
♦ AC-Modus unterstützt sowohl gleichgerichtete als auch nicht gleichgerichtete Betriebsarten
♦ Einstellbarer Scheitelfaktor: 1,414 – 5,0
♦ Unterstützung der Phasenverschiebung im Bereich -180° ~ 180° *4
♦ Die Funktion "Einheitsleistungsfaktor" ermöglicht eine Stromform, die sich der Spannungsform anpasst, um einen Leistungsfaktor nahe 1 zu erreichen
♦ Unterstützt Entladewinkelsteuerung, einstellbar von 0–359°
*1. Spannungs-/Strom-Harmonische Analyse, Spannungsharmonische im Quellmodus, Stromharmonische im Lastmodus, Grundfrequenz ≤ 60 Hz
*2. In Vorbereitung
*3. Im Netzsimulator- und Inselbetriebmodus: 16–150 Hz
*4. Bei aktivierter Gleichrichtfunktion ist der Einstellbereich der Phasenverschiebung durch den Scheitelfaktor eingeschränkt
All-in-One-Gerät
Die IT7900EP-Serie vereint drei Geräte in einem: einen Netzsimulator, ein programmierbares AC/DC-Netzgerät und eine regenerative AC/DC-Last.
4-Quadranten-Ausgang
Die IT7900EP-Serie ist nicht nur ein vollständiger Vier-Quadranten-Netzsimulator, sondern auch eine vollständige Vier-Quadranten-AC/DC-Elektronische Last. Sie kann in allen vier Quadranten betrieben werden. Die effiziente Energierückspeisefunktion eignet sich ideal für Tests von Frequenzänderungen bei netzgekoppelten PV-Wechselrichtern, Spannungstransienten und Inselnetzschutz.
Hohe Rückspeisewirkungsgrad
Ob als Netzsimulator oder als Last, im AC- oder DC-Modus – die IT7900EP-Serie bietet eine hocheffiziente Energierückspeisung. Die vom Prüfling erzeugte Energie kann in das lokale Stromnetz zurückgespeist werden, anstatt als Wärme verloren zu gehen. Dies trägt zur Energieeinsparung bei und schont die Umwelt.
Betriebsmodus
Simulation des Stromnetzes und Test des Low Voltage Ride Through (LVRT)
Low Voltage Ride Through (LVRT) bezeichnet die Fähigkeit eines Stromerzeugungssystems, bei einem Netzfehler oder einer Störung innerhalb eines bestimmten Spannungsabfalls weiterhin mit dem Netz verbunden zu bleiben und sogar Blindleistung bereitzustellen, um die Spannungswiederherstellung des Systems zu unterstützen.
Die Testparameter können unter LVRT-Bedingungen bearbeitet werden. Dank der schnellen Reaktionszeit erfüllt die IT7900EP-Serie vollständig die Anforderungen an LVRT-Tests.
Gleichzeitig verfügt die IT7900EP-Serie über eine Funktion zur Erzeugung beliebiger Wellenformen. Mit der LIST-Funktion lassen sich verschiedene Netzstörwellenformen direkt über das Bedienfeld oder die Software editieren und simulieren – wie z. B. kurzzeitiger Stromausfall, Spannungsspitzen sowie Spannungsanstieg und -abfall.
