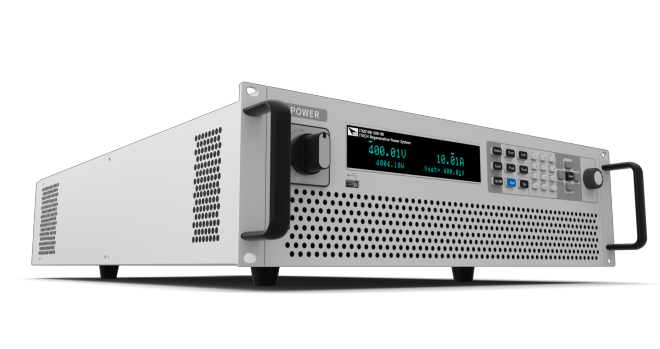

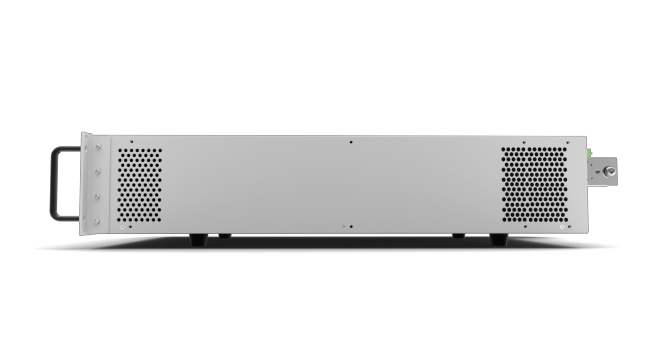

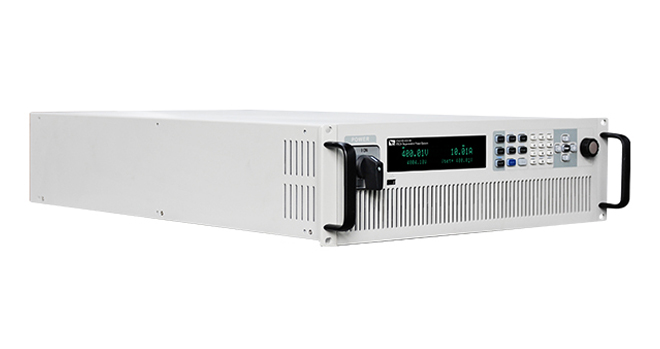

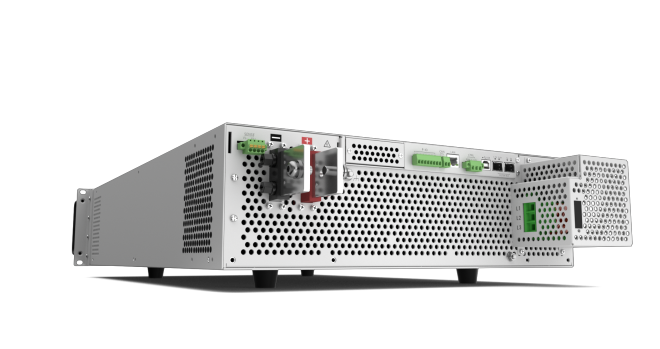

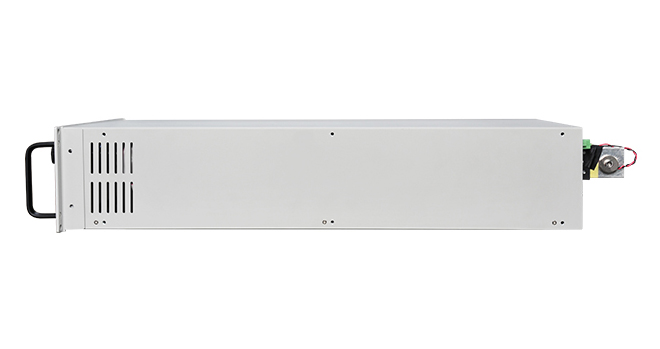

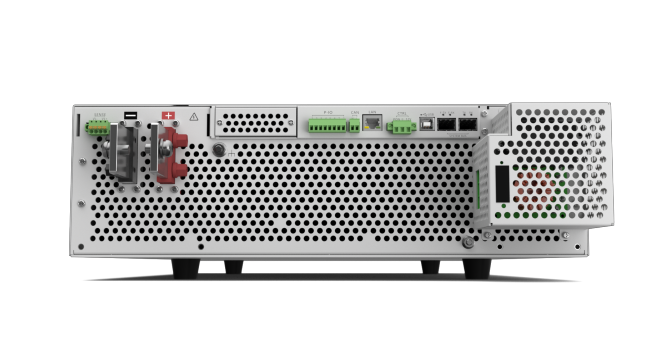

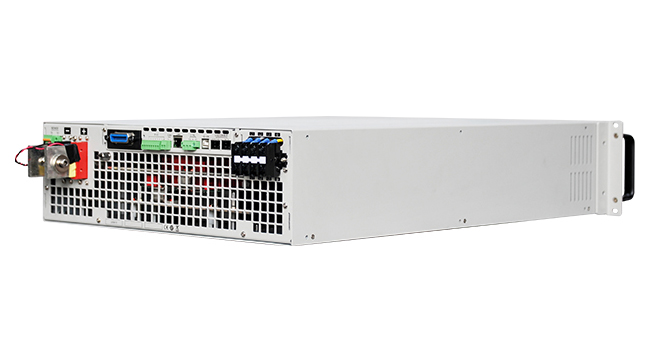

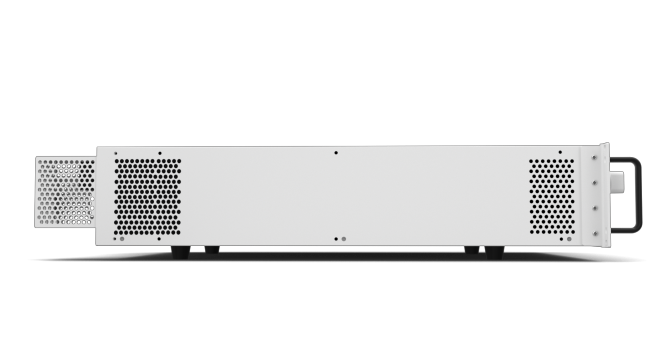

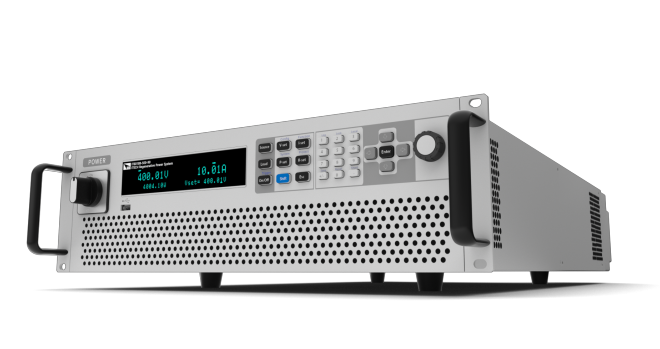

IT6000B系列 回馈式源载系统
IT6000B系列将双向电源和回馈负载集成到了仅3U体积的一台仪器内。一个按键就可以让它在双向电源和回馈负载中间自由切换,不光可以作为一台独立的双向电源使用,实现source的功能,提供功率;也可以作为一台独立的回馈负载使用,不但可以吸收功率还能将消耗的能量清洁的返回至电网,具有标准的双象限功能。
IT6000B全系列提供6个电压等级,最高可至2250V。利用主从模式支持并联,主动均流,功率最大可扩展至1152kW。内置函数发生器,可以自由的产生任意波形,并通过USB接口导入LIST文件生成波形。具有高可靠性,高效的设置功能,安全特性和丰富的测量功能。
IT6000B系列广泛应用于大功率电池、汽车电子、绿色能源、高速测试等多个方面,是一款功能全面、性能优异、适用广泛的产品系列。
  • 产品型录
  • 产品视频
    操作视频
    产品介绍
  • 相关技术文章
  • 用户手册
产品特点

 一机两用,双向电源和回馈式负载结合一体

 面板一键切换源载

 单机可达144kW,并联可扩展至1.152MW
 电压输出范围:0至2250V
 电流输出范围:0至2040A
 高功率密度,3U内最大可达18kW
 双向能量传递,跨象限无缝切换
 支持控制环优先模式设定,设置不同环路速度
 内置DIN40839、ISO-16750-2、SAEJ1113-11、LV124和ISO21848标准汽车功率网用电压曲线
 高效的能量回馈
 支持太阳电池矩阵I-V曲线模拟功能
 内置函数发生器,支持任意波形发生
 输出阻抗可调节
 全面的保护功能,支持OVP、±OCP、±OPP、OTP、掉电、孤岛保护

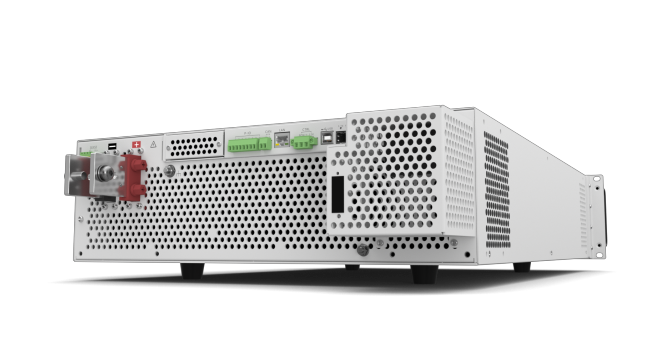

 内置USB/CAN/LAN/数字IO通讯接口,选配GPIB/模拟量&RS232


产品功能与优势

应用范围


源载功能 一键切换

IT6000B系列融合了2个设备,一台双向直流电源和一台回馈式直流负载。并且人性化的在面板上设计了功能键,使用户可以方便的将IT6000B当做一台双向可编程直流电源使用,或者当做一台能量回馈式直流电子负载使用。为用户节省了设备所占空间、花费成本以及连接仪器待测物所耗费的时间。



双向能量,无缝切换

IT6000B系列将双向电源和回馈式负载功能特性集于一体。不同于传统的电源和负载在正负电流切换时,中间会存在短暂的跳变和不连贯现象。IT6000B系列作为一款标准的高速双向电源能够实现高速的源和载电流模式转换,从而在输出和吸收电流之间进行快速连续的无缝切换,有效避免电压或电流过冲,广泛适用于电池、电池封装以及电池保护板等储能设备测试。


能量回收效率高

IT6000B系列具有独特的能量回收功能,可以回收电能然后厂内直接利用,而非以热能的形式消耗掉。其转换效率最高可达接近95%,不但大大降低了用户的用电成本,同时也避免使用空调或昂贵的制冷系统,减少噪音。普通型电子负载大多数是能量消耗型负载,除了用电成本高昂,发电过程中也会产生大量的二氧化碳、二氧化硫、氮氧化物等温室气体或有害气体,对环境造成危害。使用IT6000B系可以减少用电量,不但节省开支,同时也减少了温室气体和有害气体的排放。

太阳电池阵列模拟电源应用

IT6000B系列选配SAS1000太阳能电池矩阵仿真软件,可以精确地仿真太阳电池矩阵的I-V曲线,内建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035的SAS模型,用户简单设定参数后,即可模拟I-V曲线输出并生成报表,用于测试光伏逆变器的静态和动态最大功率追踪效能。用户还可以编辑任何屏蔽最多可达4096个点的I-V曲线实现动态云遮效果,或存储100条不同光照、温度下的I-V曲线于内存,并设定每条曲线执行时间及执行顺序,以此来测试光伏逆变器在不同气候条件下的长时间最大功率追踪效能。

内置多种标准汽车功率网用电压曲线

汽车电子设备在汽车启动和运行过程中可能经常遇到电源瞬变的干扰, 为确保被测件能够经受得住这些实际瞬变,用户必须在测试过程中仿真最坏情况功率瞬变条件。根据行业的相关标准IT6000B系列内置了DIN40839、ISO-16750-2、SAEJ1113-11、LV124 和ISO21848 标准汽车功率网用电压曲线,用户可直接调取出汽车启动瞬间电压跌落及多种汽车电子测试脉冲波形对相关的汽车电子产品进行性能测试,具有12V、24V 和48V 电压等级可供选择。


CC&CV优先权功能

IT6000B系列延续ITECH提出的CC/CV 优先权概念,持续帮助用户解决长期测试应用中的各种严苛问题,使需求电源高速或者无过冲等应用,变得更加灵活。用户可以选择CC/CV 环路的响应速度以及环路工作模式,来决定输出是电压高速模式还是电流无过冲模式,适用于诸如大功率集成电路的测试、充放电测试、军用和汽车电子的电源瞬变仿真和表征等。

专利并机技术

♦ IT6000全系列均采用ITECH专利并机技术

♦ 并机后的性能参数与单机相同

♦ 并机后系统不需要校准

♦ 并机采用光纤传输,具有极强的抗干扰能力

♦ 采用数字并机方案,光纤全隔离,有效保护设备及待测物
